Спецификације производа
| Атрибут | 1794-ОА8И |
|---|---|
| Број излаза | 8, изоловано |
| Препоручена база терминала | Исто као1794-ОА8 |
| Оцена излазне струје | 4,0 А (8 излаза @ 500 мА) |
| Укључено- стање тренутно (мин) | 5,0 мА по излазу |
| Укључено- стање тренутно (макс.) | Исто као 1794-ОА8 |
| Пад напона у-држави (макс.) | 1.0 V @ 0.5 A |
| Пренапонска струја | 7 А за 40 мс, понавља се сваких 8 с |
| Струја цурења у искљученом- стању (макс.) | 2,25 мА |
| Напон изолације | 120 В континуирано, поље-на-задњу плочу и канал-до-канал Тестирано на 1250 В АЦ током 60 с |
| ФлекБус струја | 80 мА @ 5 В ДЦ |
ТхеАллен{0}}Брадлеи 1794-ОА8Ије 8-канални изоловани АЦ дигитални излазни модул дизајниран за ФЛЕКС И/О системе који захтевају поуздану контролу 120В АЦ оптерећења. Сваки излазни канал је електрично изолован, пружајући побољшану заштиту од електричног шума, петљи уземљења и сметњи од канала{4}} до канала у захтевним индустријским окружењима.
Модул подржава укупну излазну струју од 4,0 А, са до 500 мА по излазу, што га чини погодним за покретање контактора, релеја, соленоида и покретача мотора. Са малим-падом напона у укљученом стању од 1,0 В на 0,5 А и минималном струјом{6}}у укљученом стању од 5 мА,1794-ОА8Иобезбеђује ефикасне и стабилне перформансе комутације. Поседује робусну способност управљања пренапоном од 7 А за 40 мс и нуди континуирани изолациони напон од 120 В, тестиран на 1250 В АЦ. Компатибилан са више ФЛЕКС И/О терминалних база, 1794-ОА8И је идеално решење за флексибилне,{9}}штеде простора и високопоуздане излазне апликације.
Контакт информације
Наша адреса
32Д спрат, Гуомао Буилдинг, Но.388, Хубин Соутх Роад, Симинг Дистрицт, Ксиамен
Број телефона (Вецхат/Вхатспп)
+ 86 18030132586
Е-пошта
cn@mooreplc.com

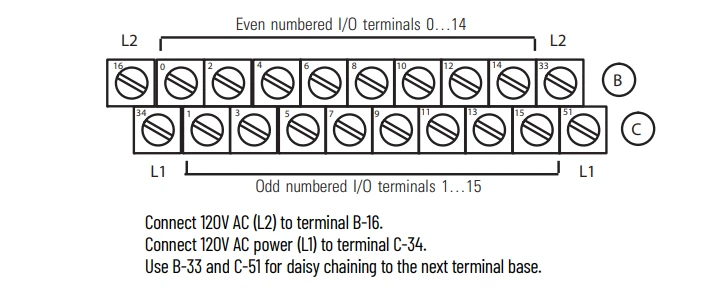

Упутство за инсталацију
Повежите ожичење са различитим терминалним базама на следећи начин:
1. За1794-ТБ2,1794-ТБ3, или1794-ТБ3С– Повежите појединачне излазне жице на парне{0}} терминале у реду 0…15 (А).
2. За1794-ТБНили1794-ТБНФ– Повежите појединачне излазне жице на парне{0}} терминале у реду 16…33 (Б).
3. За1794-ТБ2, 1794-ТБ3, или1794-ТБ3С– Повежите одговарајући кабл за напајање наизменичном струјом (Л1) на одговарајући терминал са-непарним бројем у реду 0…15 (А)
4. За1794-ТБНили1794-ТБНФ– Повежите одговарајући вод ВАЦ напајања (Л1) на непарне- терминале у реду (Ц).
ФАК
Тхе1794-ОА8Иима изолацију од канала-до-канала и поља-за{3}}задње плоче, што значајно смањује електричну буку, спречава петље уземљења и побољшава поузданост система у тешким индустријским окружењима.
Изолација канала штити сваки излаз независно, обезбеђујући да квар или пренапон на једном каналу не утичу на суседне излазе, чинећи модул идеалним за критичне контролне апликације.
Тхе1794-ОА8Ије компатибилан са више ФЛЕКС И/О терминалних база, укључујући1794-ТБН, 1794-ТБНФ, 1794-ТБ2, 1794-ТБ3, и сродне варијанте.
Сваки излаз подржава до 500 мА, са укупном оценом струје модула од 4,0 А на свих осам канала.
Са малим падом напона-у укљученом стању од 1,0 В на 0,5 А и могућношћу ударне струје од 7 А током 40 мс, модул пружа стабилно и поуздано пребацивање излаза наизменичне струје.
